سكة درج سفلية مخفية ثلاثية الأقسام بفتح ضغطي وتحرير بدبابيس
سكة درج سفلية مخفية بتمديد كامل لخزائن بلا مقابض. ضغطة تفتح الدرج، ويبطئ المخمّد الهيدروليكي الإغلاق. دبابيس معدنية للتحرير وضبط ارتفاع 1D فقط.
ZG-DSU4-10Push-to-open1D
ZG-DSU4-10
المواصفات الفنية
| الطراز | ZG-DSU4-10 |
|---|---|
| التركيب / الامتداد | تركيب سفلي مخفي؛ ثلاثة أقسام وامتداد كامل 100% |
| الفتح / الإغلاق | فتح مدمج بالضغط؛ إغلاق ناعم هيدروليكي في نهاية الحركة |
| فك الدرج | دبابيس قفل معدنية على الجانبين |
| الأطوال | 250 / 300 / 350 / 400 / 450 / 500 مم (10–20 بوصة) |
| المادة / سماكة الصفائح | فولاذ مدرفل على البارد؛ 1.0 / 1.5 / 1.8 مم |
| الحمولة | 35 كجم/زوج؛ خيار معزز 40–45 كجم/زوج |
| دورات التشغيل | 50,000 دورة فتح وإغلاق على الأقل |
| التشطيب | مطلي بالزنك / طلاء مسحوق أسود اختياري |
| لوح جانب الدرج | 16 أو 18 مم؛ بحد أقصى 18 مم |
| الضبط | 1D: ارتفاع 0 إلى +3 مم فقط |
ZG-DSU4-10
الأطوال ومرجع قص الدرج
| المقاس الاسمي | طول السكة NL | عمق الدرج الموصى به |
|---|---|---|
| 10″ | 250 mm | 240 mm |
| 12″ | 300 mm | 290 mm |
| 14″ | 350 mm | 340 mm |
| 16″ | 400 mm | 390 mm |
| 18″ | 450 mm | 440 mm |
| 20″ | 500 mm | 490 mm |
عمق الدرج = طول السكة الاسمي − 10 مم. عرض القاعدة = العرض الداخلي الصافي للخزانة − 49 مم. امتداد جانب الدرج أسفل القاعدة ≥10 مم؛ فتحة خطاف Ø6 مم في اللوح الخلفي.
هذه أبعاد إرشادية؛ تحقق من الرسم والعينة المعتمدين قبل الإنتاج.
ZG-DSU4-10
فك الدبابيس وإعادة التركيب
للفك: اسحب الدرج بالكامل ثم حرّر الدبوسين المعدنيين على الجانبين في الوقت نفسه.
لإعادة التركيب: حاذِ ثقوب التثبيت بدقة وثبّت الدرج ثم ادفع الدبوسين إلى وضع القفل.
إعادة التركيب أصعب من نسخة المقبض؛ لا يُنصح للمستخدم النهائي بتكرار الفك والتركيب.
ZG-DSU4-10

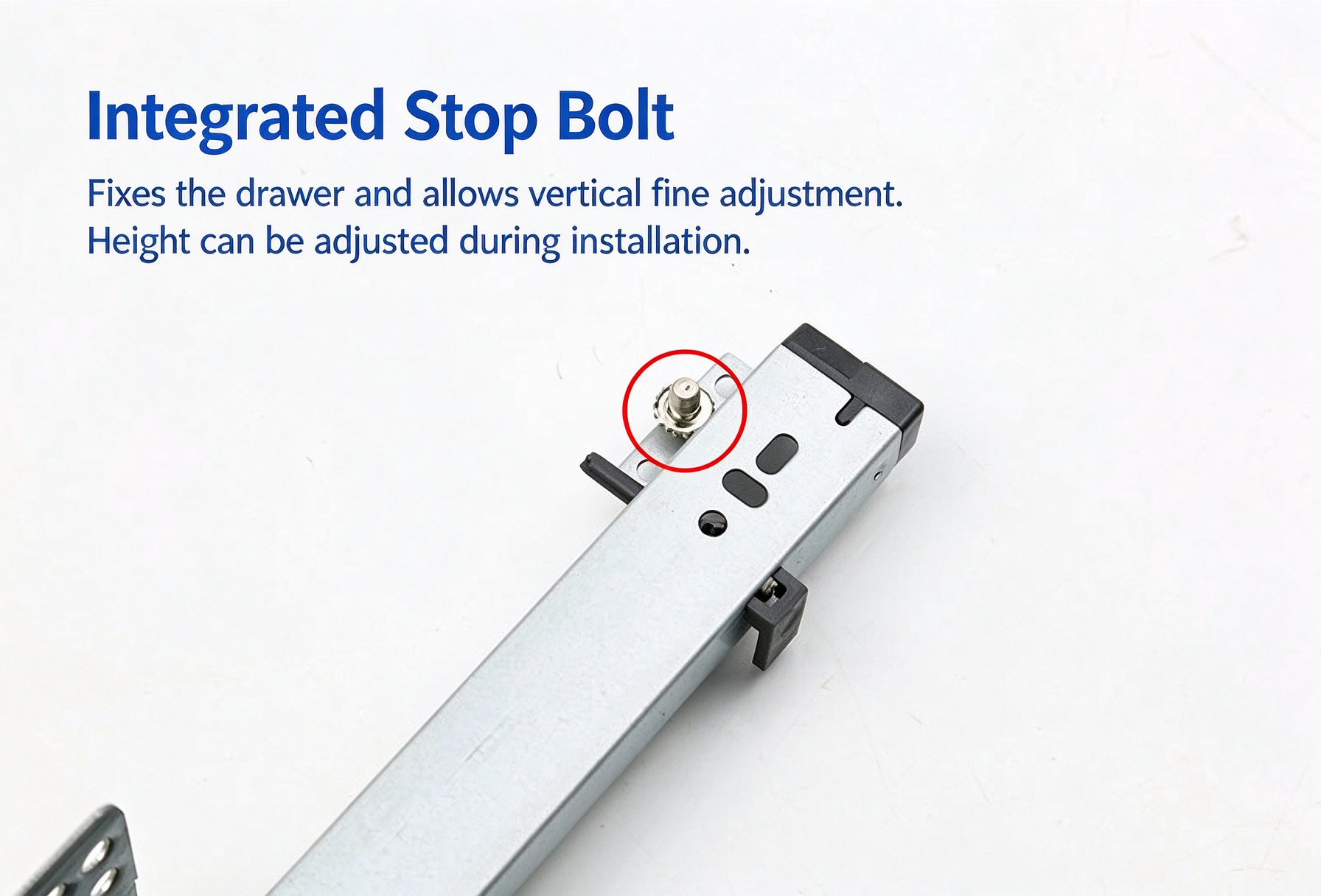

ضبط ارتفاع 1D فقط
مدى ضبط الارتفاع 0 إلى +3 مم للفجوة الرأسية للواجهة فقط. لا يوجد ضبط جانبي أو أمامي/خلفي من الجهة الأمامية؛ لتصحيح ذلك، أرخِ براغي السكة المثبتة في الخزانة واضبط موضعها.
ZG-DSU4-10
تفاصيل المنتج

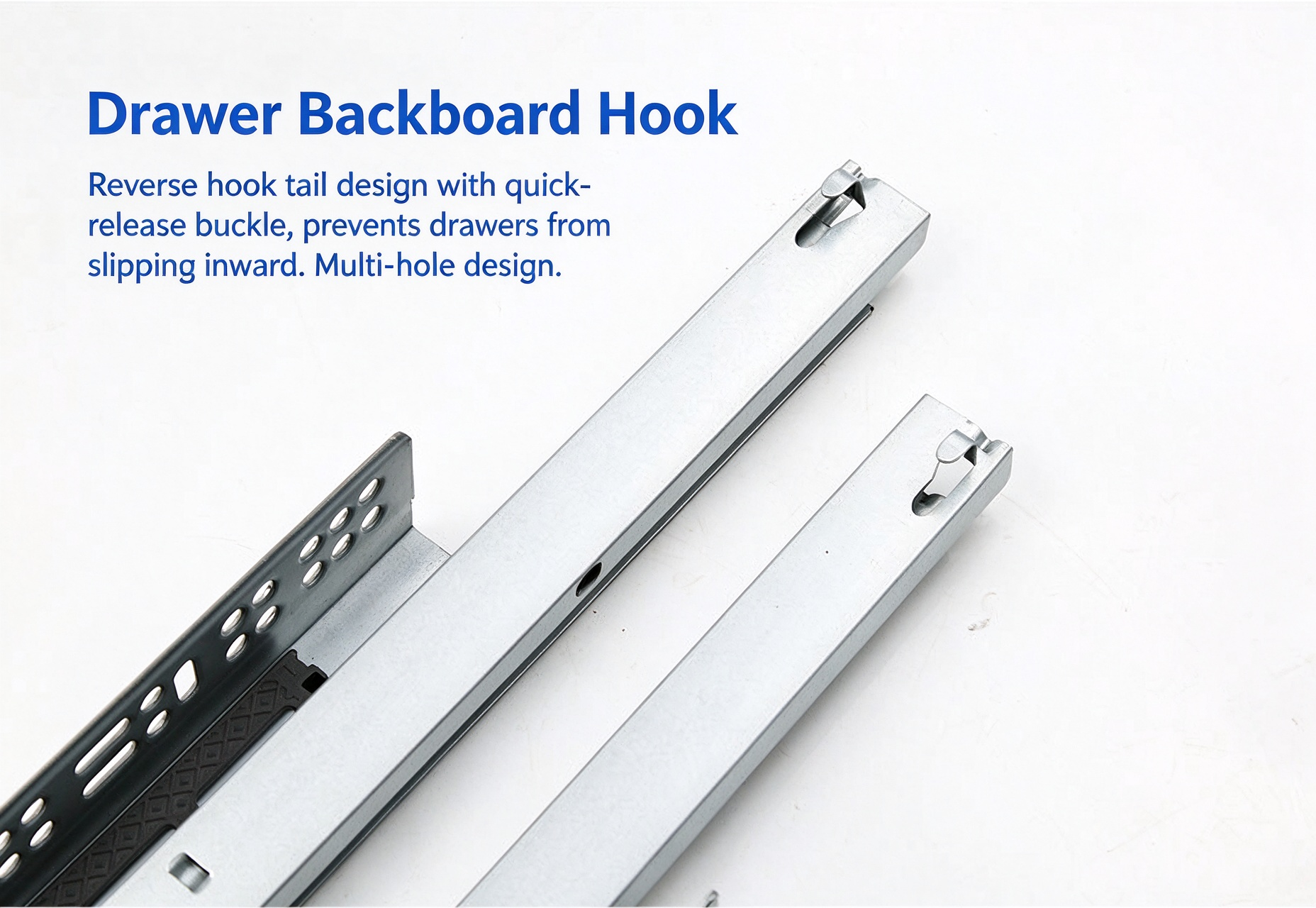

الخطاف الخلفي

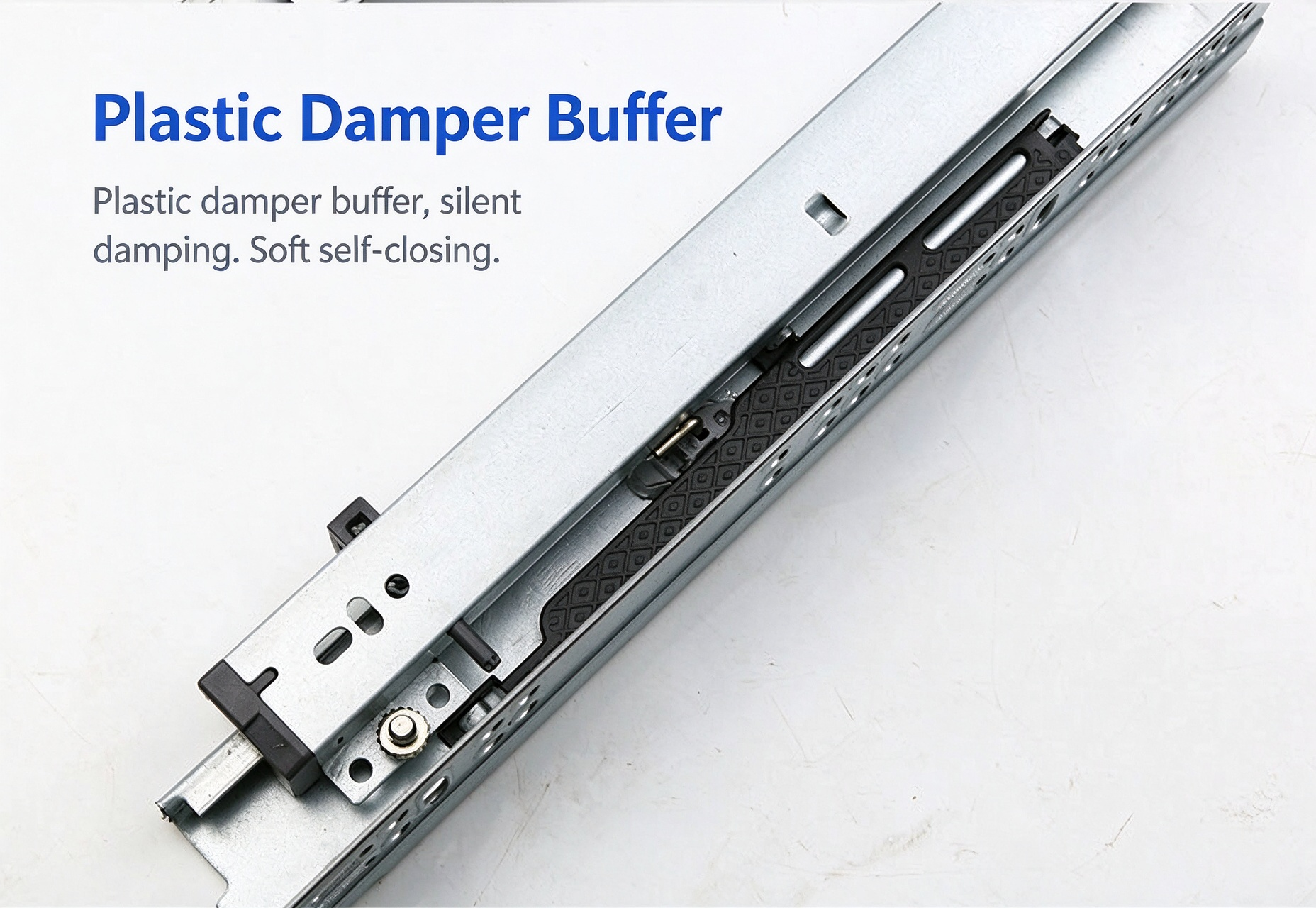

مجموعة الإغلاق الناعم
تحتاج إلى تكوين أو عرض سعر؟
يرجى إرسال الطول وفئة الحمولة والتشطيب والكمية.
ZG-DSU4-10
