سكة درج سفلية مخفية ثلاثية الأقسام بتمديد كامل وتحرير بدبابيس وإغلاق ناعم
ZG-DSU2-10: سكة درج سفلية مخفية بتمديد كامل وإغلاق هيدروليكي ناعم وتحرير سريع بدبابيس معدنية. ضبط ارتفاع 1D فقط؛ أطوال 250–500 مم.
ZG-DSU2-101DSoft close
ZG-DSU2-10
المواصفات الفنية
| الطراز | ZG-DSU2-10 |
|---|---|
| التركيب / الامتداد | تركيب سفلي مخفي؛ ثلاثة أقسام وامتداد كامل 100% |
| الوظيفة | إغلاق ناعم بمخمّد هيدروليكي؛ تحرير سريع بدبابيس معدنية |
| الأطوال | 250 / 300 / 350 / 400 / 450 / 500 مم (10–20 بوصة) |
| المادة / سماكة الصفائح | فولاذ مدرفل على البارد؛ 1.0 / 1.5 / 1.8 مم |
| الحمولة | 35 كجم/زوج؛ خيار معزز 40–45 كجم/زوج |
| دورات التشغيل | 50,000 دورة فتح وإغلاق على الأقل |
| التشطيب | مطلي بالزنك / طلاء مسحوق أسود اختياري |
| لوح جانب الدرج | 16 أو 18 مم؛ بحد أقصى 18 مم |
| الضبط | 1D: ارتفاع 0 إلى +3 مم فقط |
ZG-DSU2-10
الأطوال ومرجع قص الدرج
| المقاس الاسمي | طول السكة NL | عمق الدرج الموصى به |
|---|---|---|
| 10″ | 250 mm | 240 mm |
| 12″ | 300 mm | 290 mm |
| 14″ | 350 mm | 340 mm |
| 16″ | 400 mm | 390 mm |
| 18″ | 450 mm | 440 mm |
| 20″ | 500 mm | 490 mm |
عمق الدرج = طول السكة الاسمي − 10 مم. عرض قاعدة الدرج = العرض الداخلي الصافي للخزانة − 49 مم. امتداد الجانب أسفل القاعدة ≥10 مم؛ فتحة خطاف Ø6 مم في اللوح الخلفي.
هذه أبعاد إرشادية؛ تحقق من الرسم والعينة المعتمدين قبل الإنتاج.
ZG-DSU2-10
فك الدبابيس وإعادة التركيب
للفك: اسحب الدرج بالكامل ثم حرّر الدبوسين المعدنيين على الجانبين في الوقت نفسه.
لإعادة التركيب: حاذِ ثقوب التثبيت وثبّت الدرج في مكانه ثم ادفع الدبوسين إلى وضع القفل.
إعادة التركيب أصعب من نسخة المقبض؛ لا يُنصح للمستخدم النهائي بتكرار الفك والتركيب.
ZG-DSU2-10

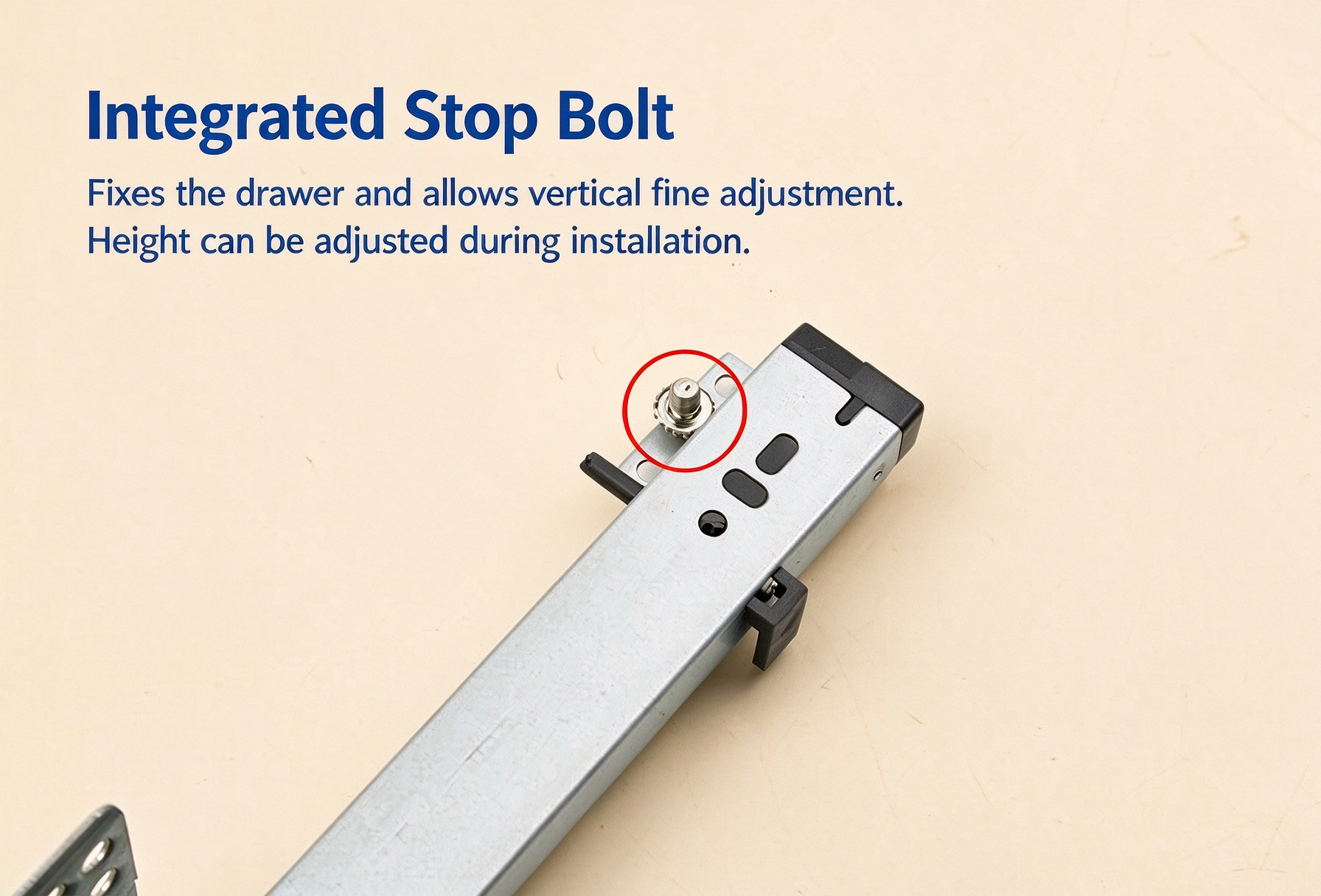

ضبط ارتفاع 1D
ضبط ارتفاع من 0 إلى +3 مم فقط لمحاذاة الفجوة الرأسية لواجهة الدرج؛ لا يوجد ضبط جانبي أو أمامي/خلفي.
ZG-DSU2-10
تفاصيل المنتج

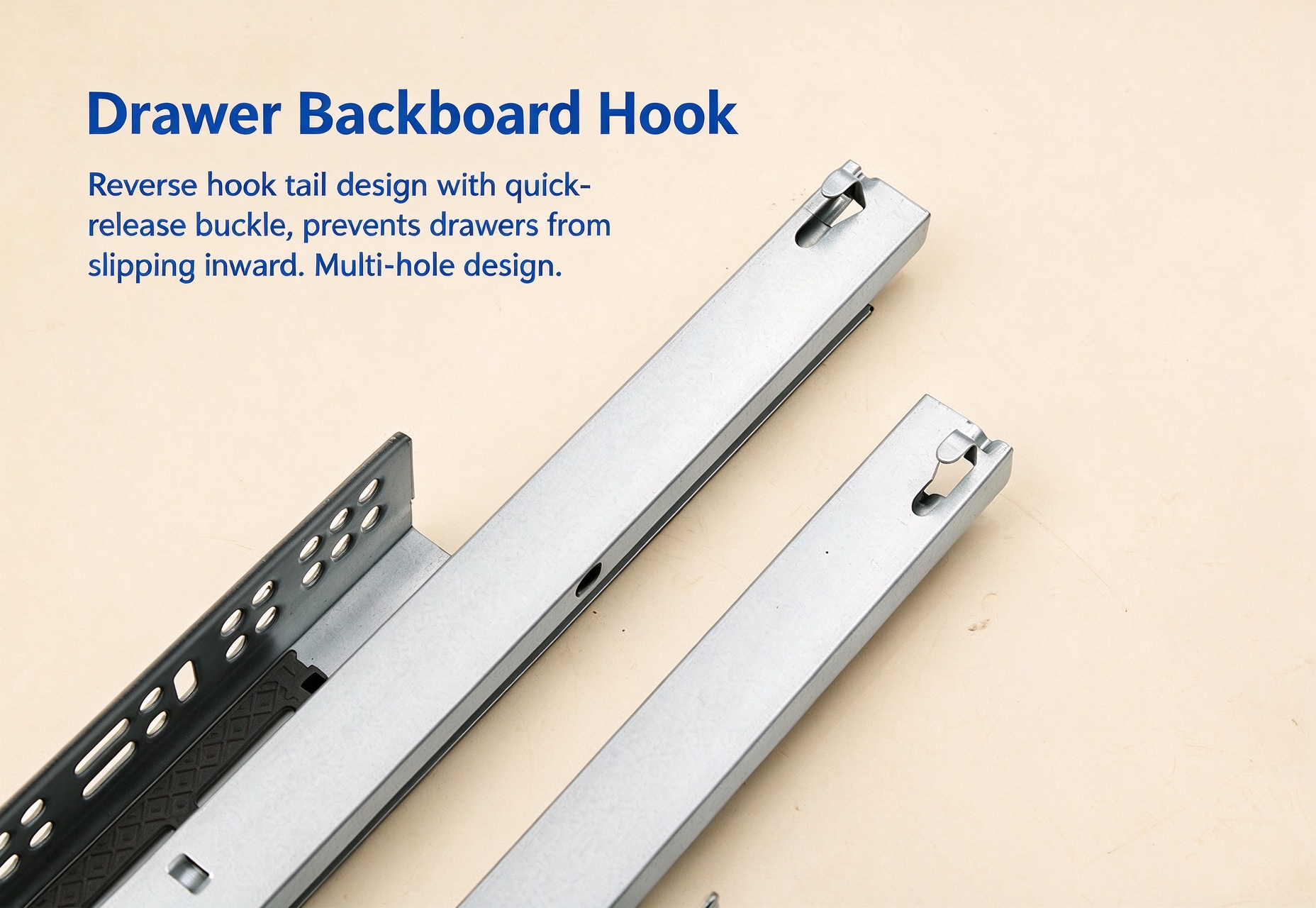

الخطاف الخلفي

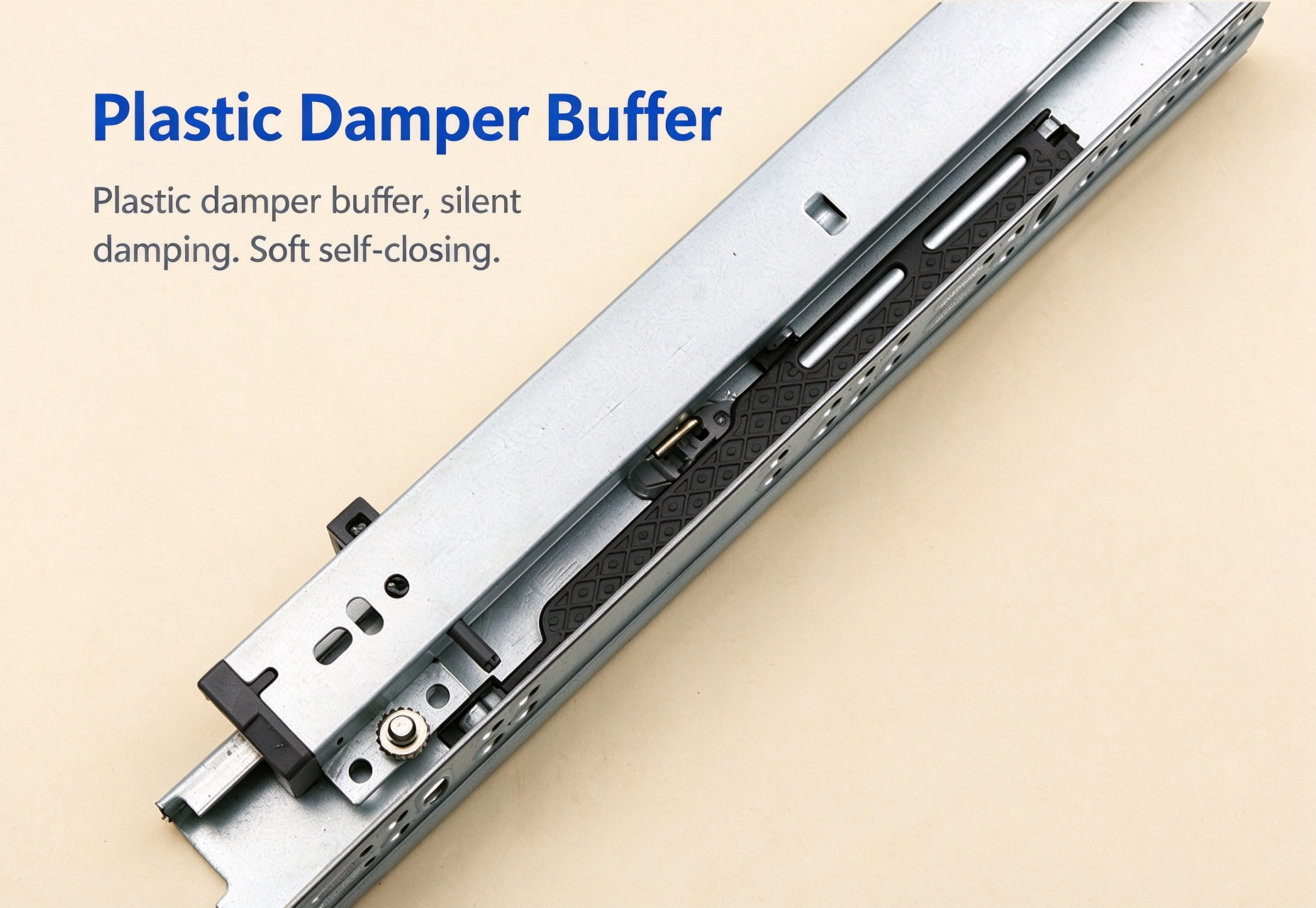

مجموعة الإغلاق الناعم
ZG-DSU2-10

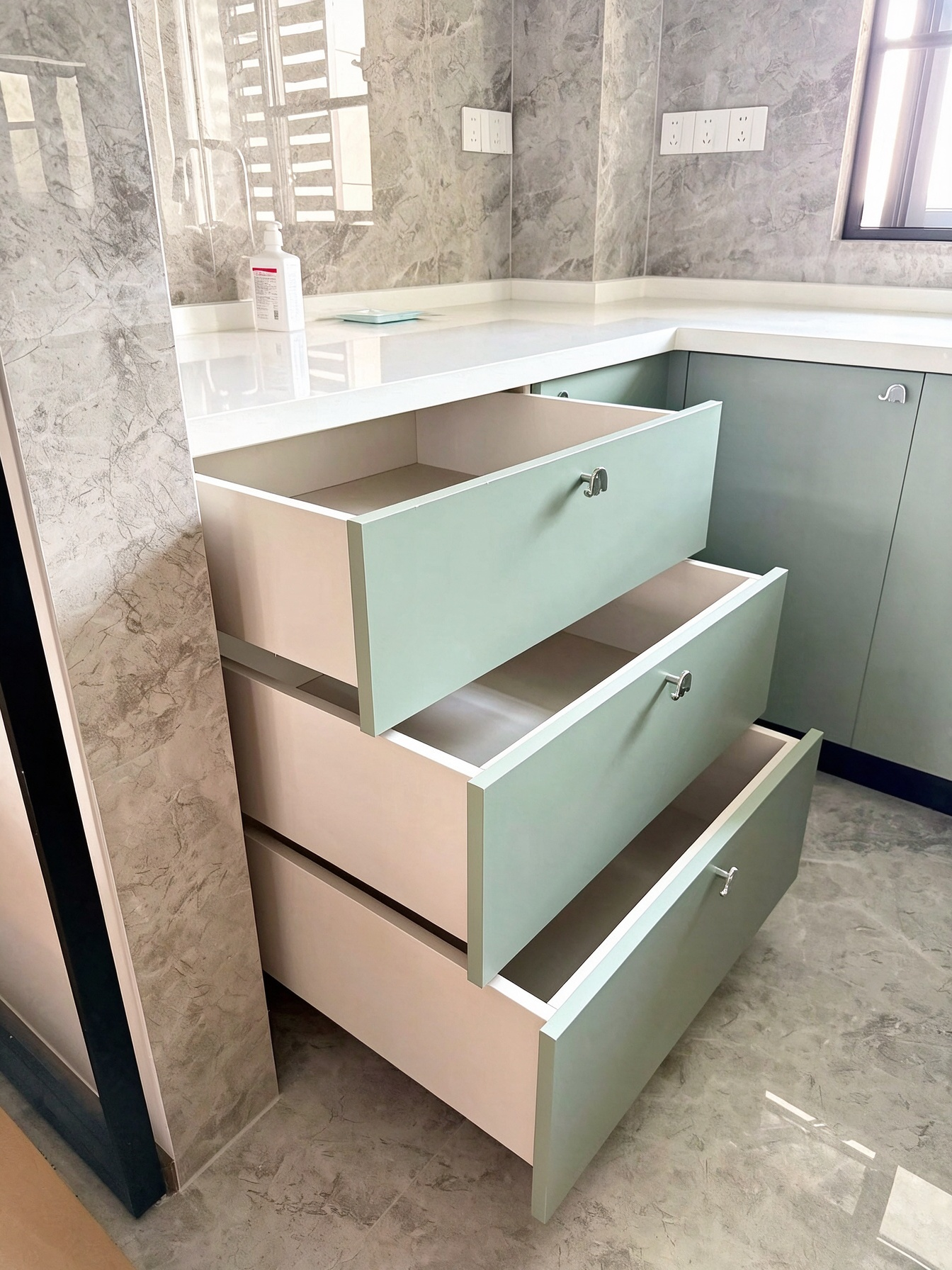

التطبيق
ZG-DSU2-10

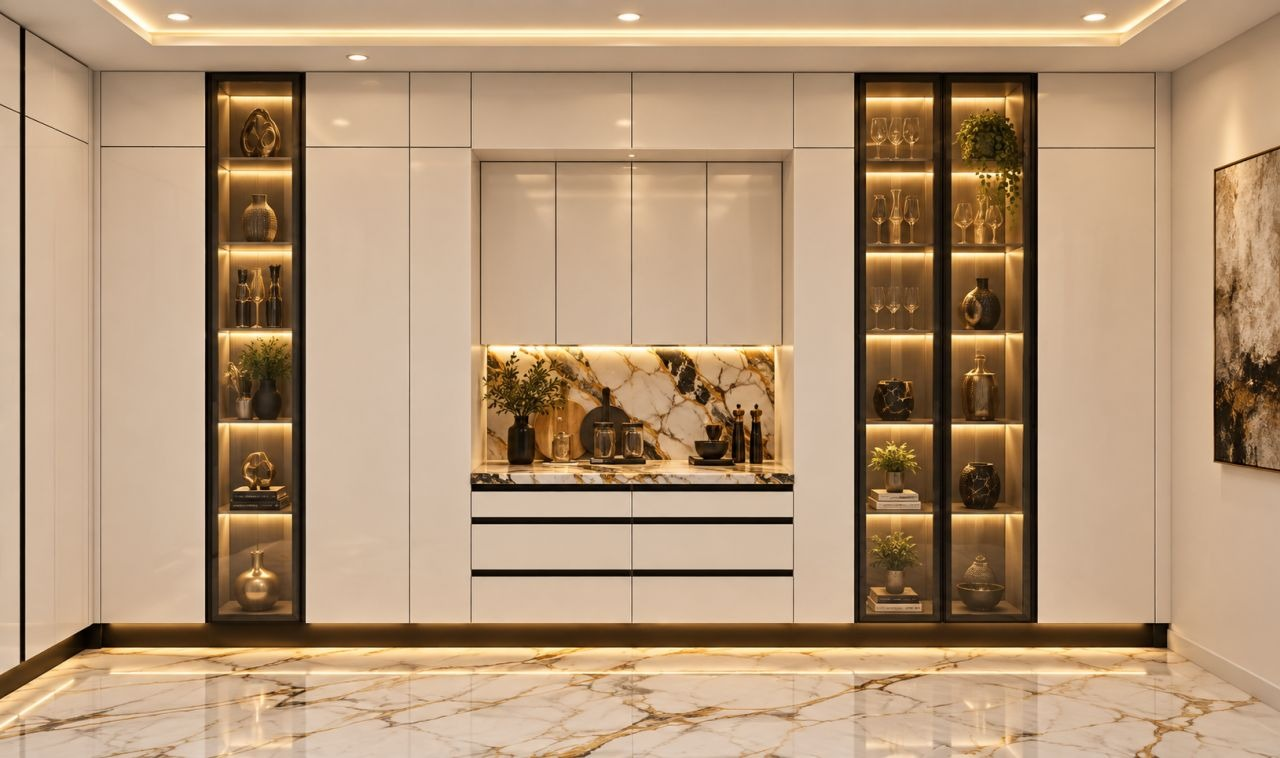

مشهد خزانة
تحتاج إلى تكوين أو عرض سعر؟
يرجى إرسال الطول وفئة الحمولة والتشطيب والكمية للطراز ZG-DSU2-10.
