سكة درج مخفية سفلية ثلاثية الأقسام بتمديد كامل وإغلاق ناعم مع مقبض تحرير
ZG-DSU1-10: سكة سفلية مخفية بتمديد كامل وإغلاق هادئ ومقبض أمامي لفك الدرج دون أدوات. خيارا ضبط 2D و3D، بأطوال 250–500 مم.
ZG-DSU1-102D / 3DSoft close
يرجى تأكيد الطول ونوع المقبض 2D أو 3D والحمولة والتشطيب عند الاستفسار.
سحابات الأدراج
المواصفات الفنية
| الطراز | ZG-DSU1-10 |
|---|---|
| التركيب / الامتداد | تركيب سفلي مخفي؛ ثلاثة أقسام وامتداد كامل 100% |
| الوظيفة | إغلاق ناعم بمخمّد هيدروليكي؛ تحرير سريع بالمقبض الأمامي دون أدوات |
| الأطوال | 250 / 300 / 350 / 400 / 450 / 500 مم (10–20 بوصة) |
| المادة / سماكة الصفائح | فولاذ مدرفل على البارد؛ خيارات 1.0 / 1.5 / 1.8 مم |
| الحمولة | 35 كجم/زوج؛ نسخة معززة 40–45 كجم/زوج |
| دورات التشغيل | 50,000 دورة فتح وإغلاق على الأقل |
| التشطيب | مطلي بالزنك / طلاء مسحوق أسود اختياري |
| لوح جانب الدرج | 16 أو 18 مم؛ بحد أقصى 18 مم |
ZG-DSU1-10
الأطوال ومرجع قص الدرج
| المقاس الاسمي | طول السكة NL | عمق الدرج الموصى به |
|---|---|---|
| 10″ | 250 mm | 240 mm |
| 12″ | 300 mm | 290 mm |
| 14″ | 350 mm | 340 mm |
| 16″ | 400 mm | 390 mm |
| 18″ | 450 mm | 440 mm |
| 20″ | 500 mm | 490 mm |
مرجع القص
عمق الدرج = الطول الاسمي للسكة − 10 مم. عرض قاعدة الدرج = العرض الداخلي الصافي للخزانة − 49 مم. امتداد لوح الجانب أسفل القاعدة ≥10 مم؛ فتحة خطاف Ø6 مم في اللوح الخلفي.
هذه أبعاد إرشادية؛ تحقّق من الرسم والعينة المعتمدين قبل الإنتاج.
2D / 3D
مقارنة ضبط المقبض 2D / 3D
2D
نطاق الضبط：ارتفاع 0 إلى +3 مم؛ يمين/يسار ±1.5 مم؛ لا يوجد ضبط عمق من المقبض.
الاستخدام الأنسب：المشاريع ذات دقة التصنيع المستقرة؛ تُضبط محاذاة الواجهة من براغي سكة الخزانة.
3D
نطاق الضبط：ارتفاع 0 إلى +3 مم؛ يمين/يسار ±1.5 مم؛ عمق أمامي/خلفي ±3 مم من المقبض الأمامي.
الاستخدام الأنسب：الأثاث المخصص وضبط فواصل واجهة الدرج بدقة دون فك السكة.
2D / 3D

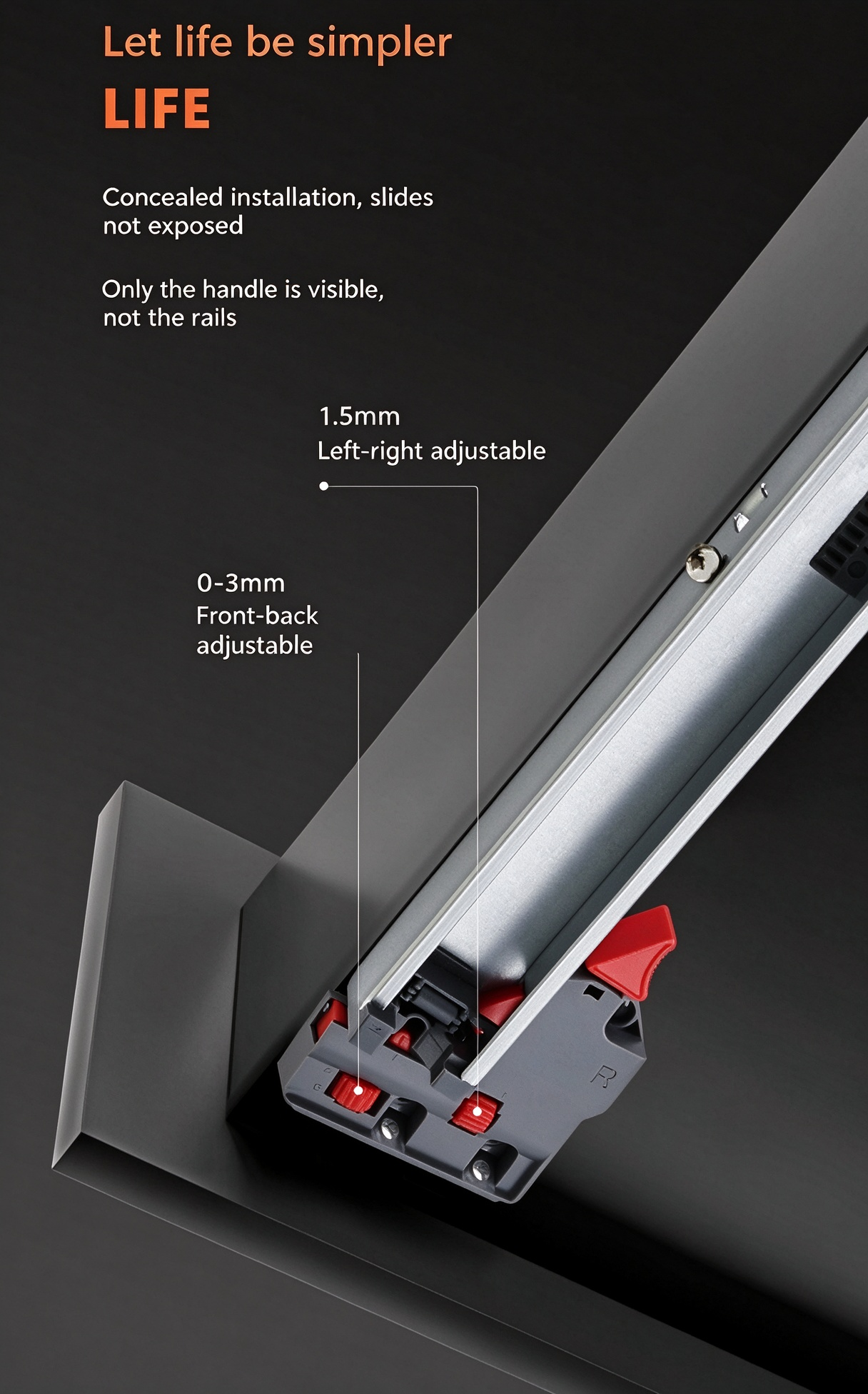

تفصيل المقبض الأمامي
ZG-DSU1-10

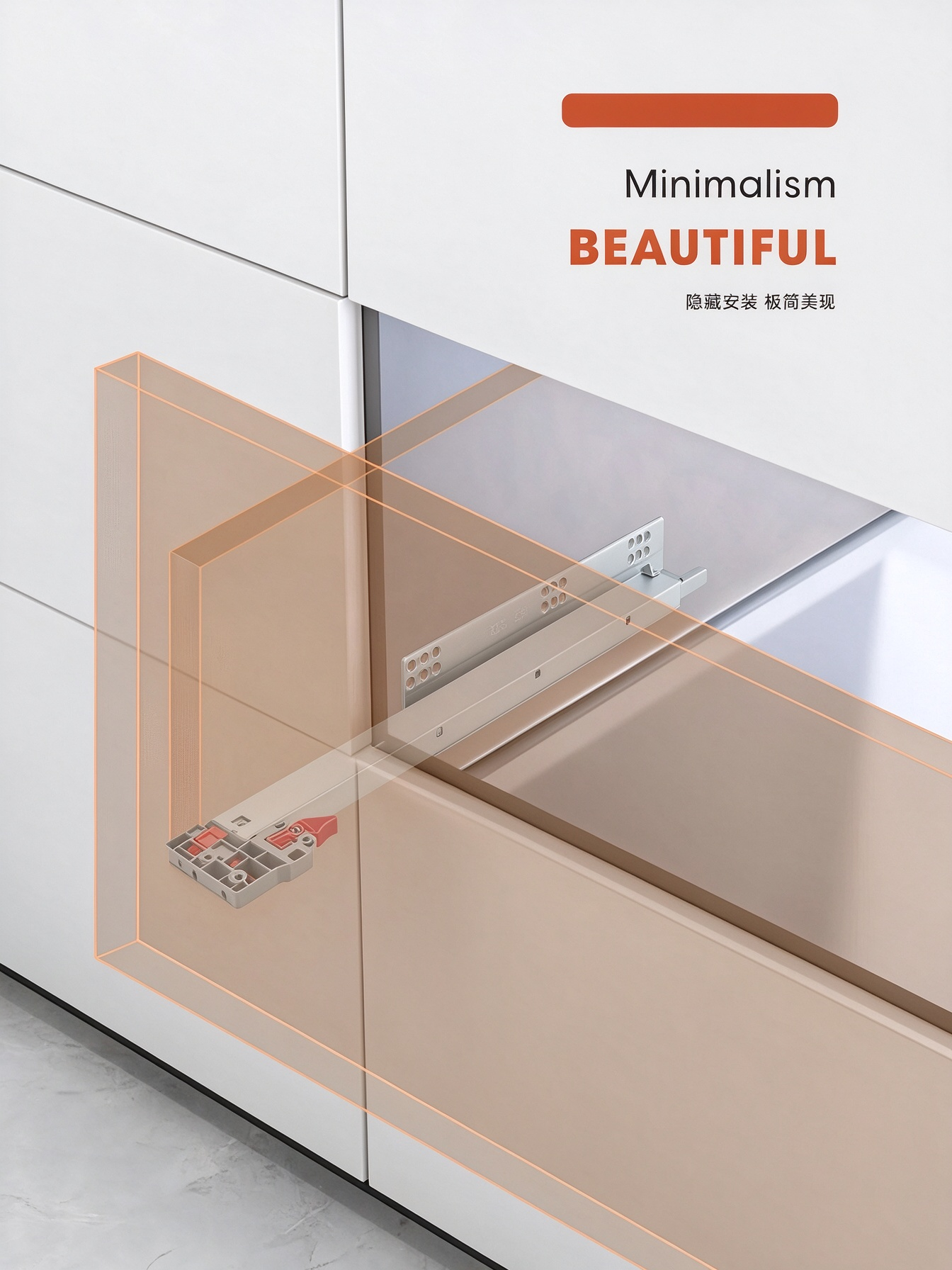

تركيب مخفي
ZG-DSU1-10

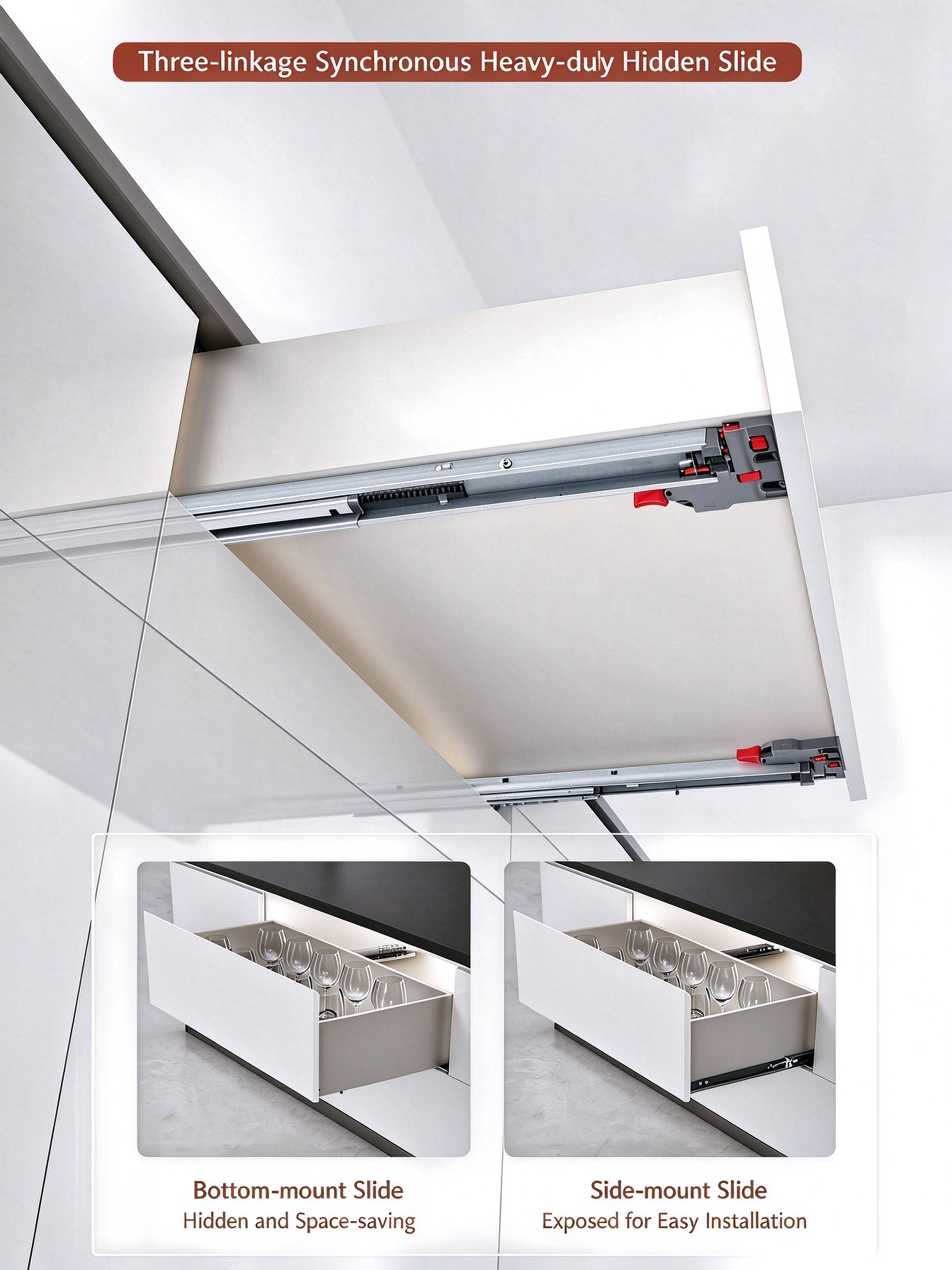

مقارنة التركيب السفلي والجانبي
ZG-DSU1-10

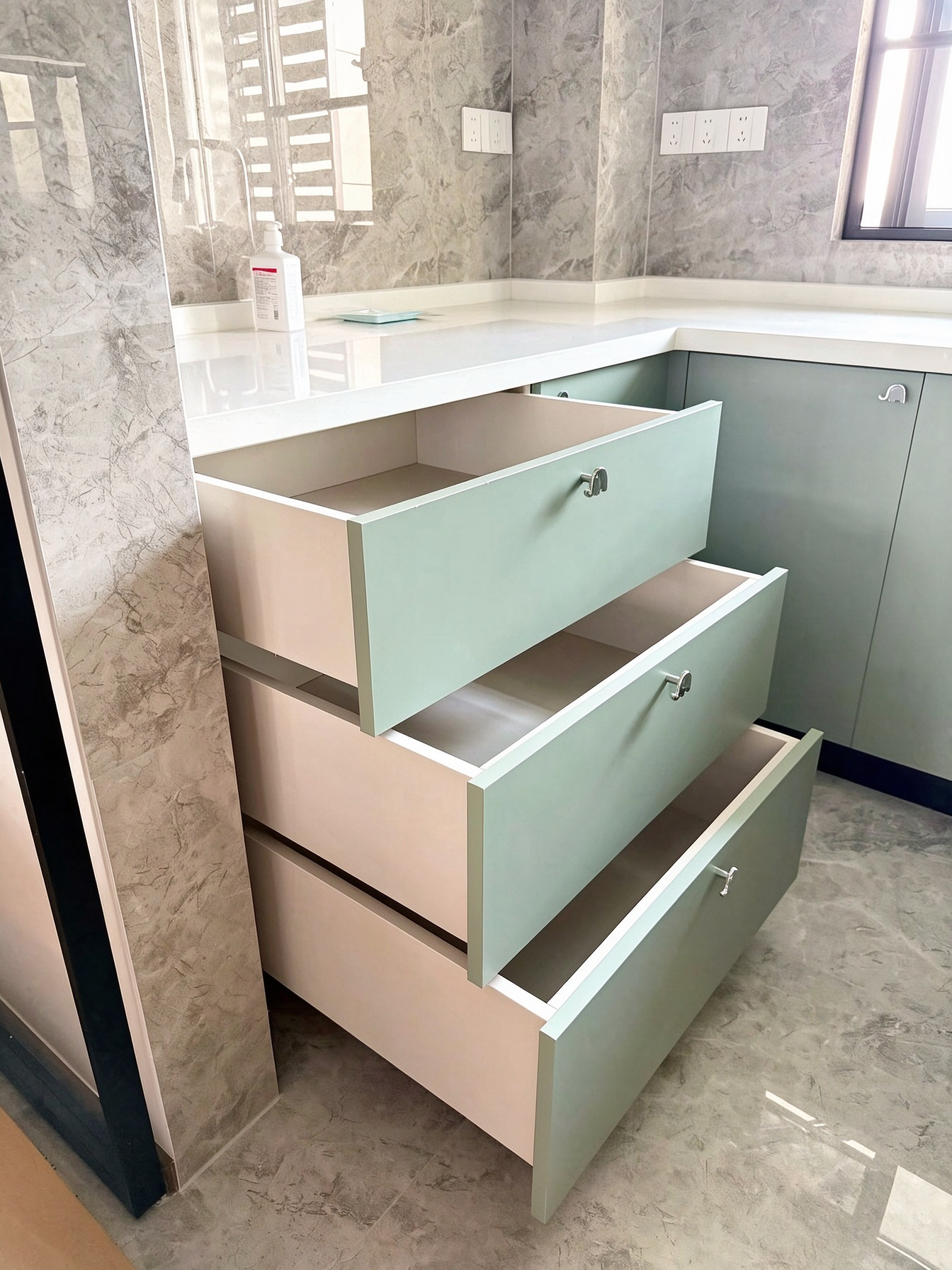

التطبيق
ZG-DSU1-10

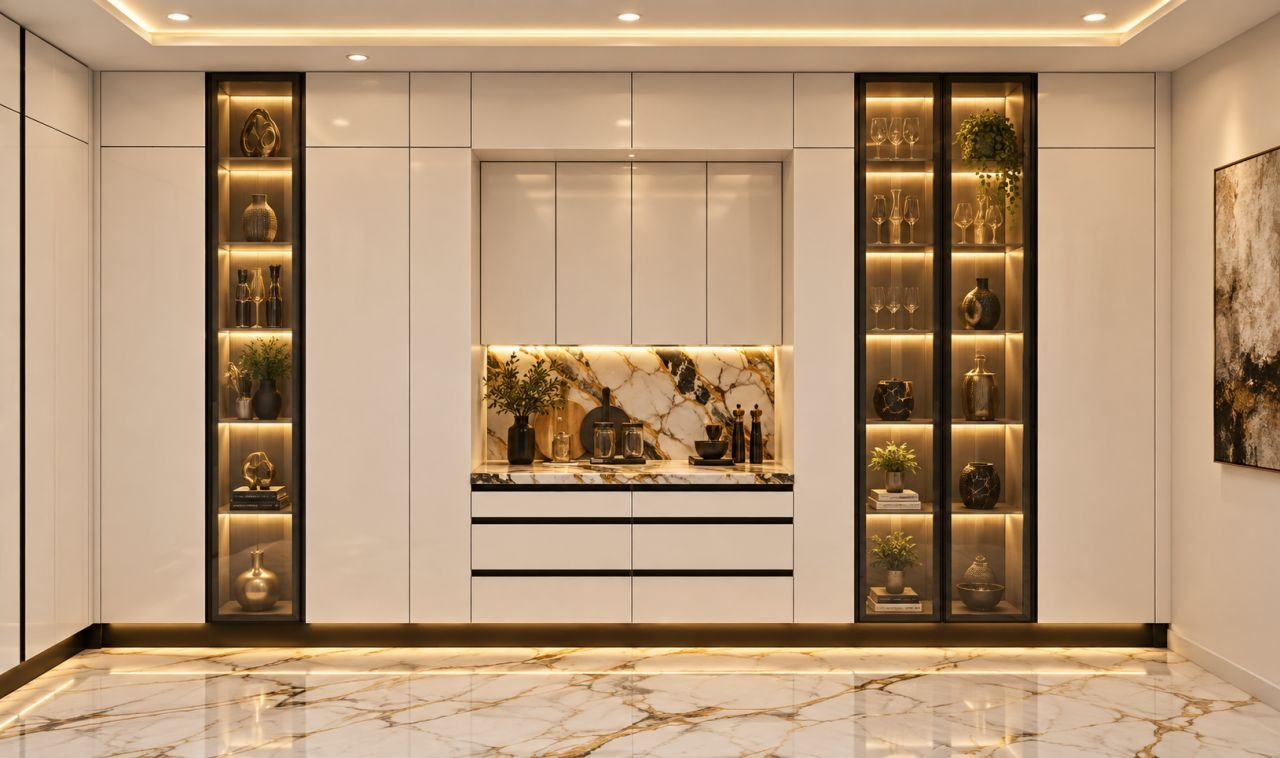

مشهد خزانة
ZG-DSU1-10
إرشادات الاختيار
للأدراج التي يزيد عرضها على 800 مم، يُنصح بقضيب مزامنة لتقليل الحركة غير المتساوية. جسم السكة موحد؛ يختلف مقبض 2D عن 3D ويمكن تبديله.
تحتاج إلى تكوين أو عرض سعر؟
أرسل الطول ونوع المقبض 2D/3D والحمولة والكمية للطراز ZG-DSU1-10.
