مفصلة خزانة مخفية بقطر 35 مم وفتحة 165° بإغلاق ناعم ذاتي أحادي الاتجاه
ثابت / انزلاق · سريع الفك
تجويف 35 مم بفتحة 165° وإغلاق ناعم هيدروليكي بنابض ذاتي أحادي الاتجاه. تثبيت انزلاقي وسريع الفك مع خيارات تغطية كاملة ونصفية وداخلية.
يرجى تضمين الطراز والضبط المطلوب والكمية التقديرية وبلد الوصول في استفسارك.
مفصلات الخزائن
المواصفات الفنية
المواصفات للاسترشاد فقط. أكّد الضبط الدقيق عند الاستفسار.
| نوع الفتح | إغلاق ناعم هيدروليكي بنابض ذاتي الإغلاق أحادي الاتجاه |
|---|---|
| زاوية الفتح | 165° |
| عمق تجويف المفصلة | 11.5 mm |
| قطر تجويف المفصلة | 35 mm |
| قيمة K للباب | 3–7 mm |
| نطاق سماكة الباب | 14–24 mm |
| طريقة التركيب | ثابت (انزلاق) / سريع الفك (قابل للفصل) |
| المادة | فولاذ مدرفل على البارد |
| نوع التغطية | تغطية كاملة / تغطية نصفية / داخلي |
الضبط

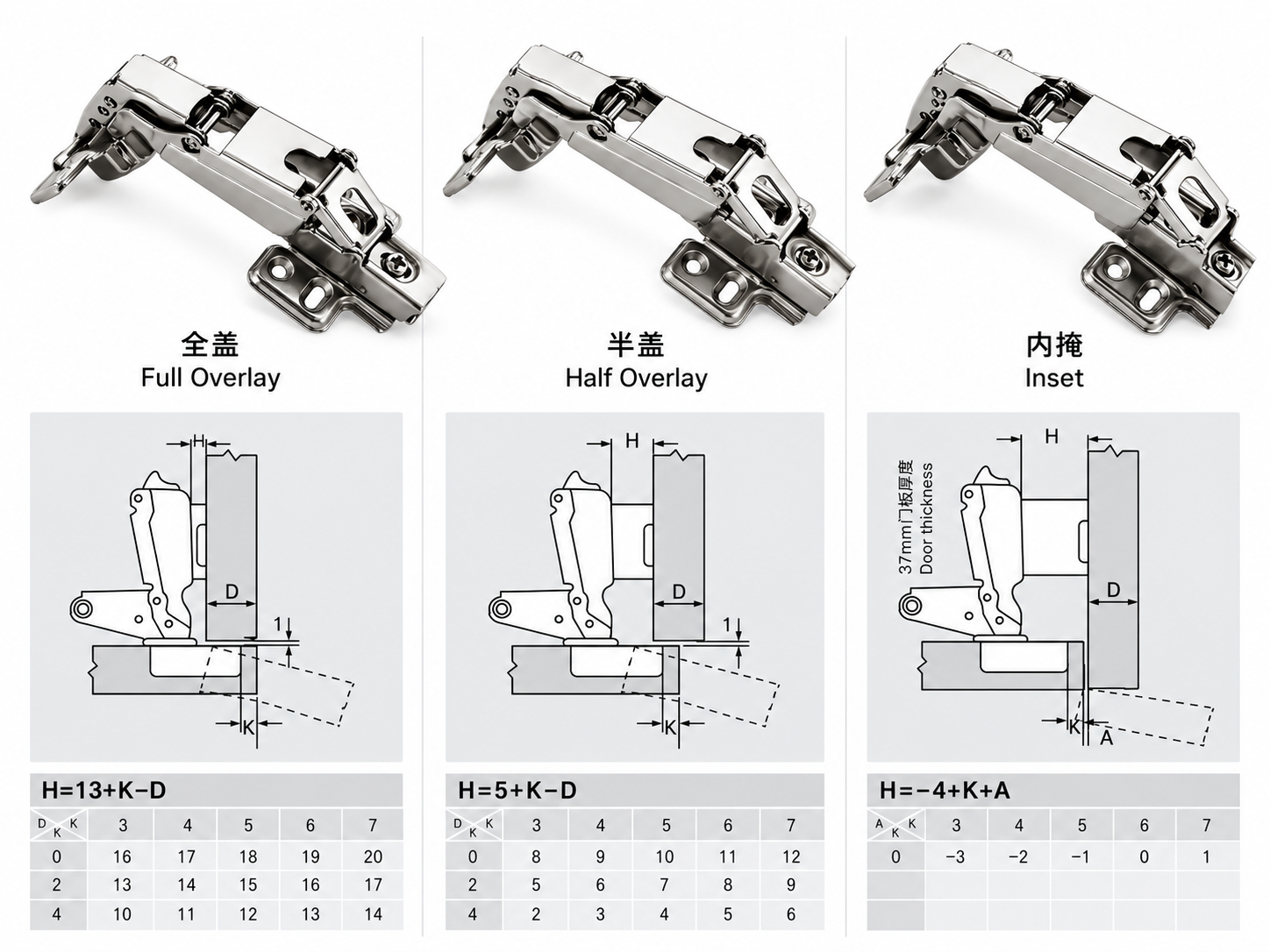

خيارات التغطية واختيار الطراز
نوعا قاعدة وثلاثة أنواع أذرع لمطابقة تغطية بابك وتركيبه.
| ثابت / انزلاق | سريع الفك |
|---|---|
| ZG-165-F | ZG-165-C-F |
| ZG-165-H | ZG-165-C-H |
| ZG-165-I | ZG-165-C-I |
| القاعدة الثابتة (انزلاق) | يُثبَّت الباب على لوحة التثبيت ببراغي؛ تركيب اقتصادي كلاسيكي. |
|---|---|
| القاعدة سريعة الفك | يُركَّب الباب ويُفكّ بدون أدوات. |
| تغطية كاملة | يغطي الباب جانب الخزانة بالكامل. |
| تغطية نصفية | يتشارك بابان في جانب الخزانة. |
| داخلي | يكون الباب مستويًا داخل إطار الخزانة. |
أخبرنا بنوع التغطية ونوع اللوح — سنؤكد التركيبة الدقيقة للذراع والقاعدة لطرازك المختار.
قيد الاستخدام

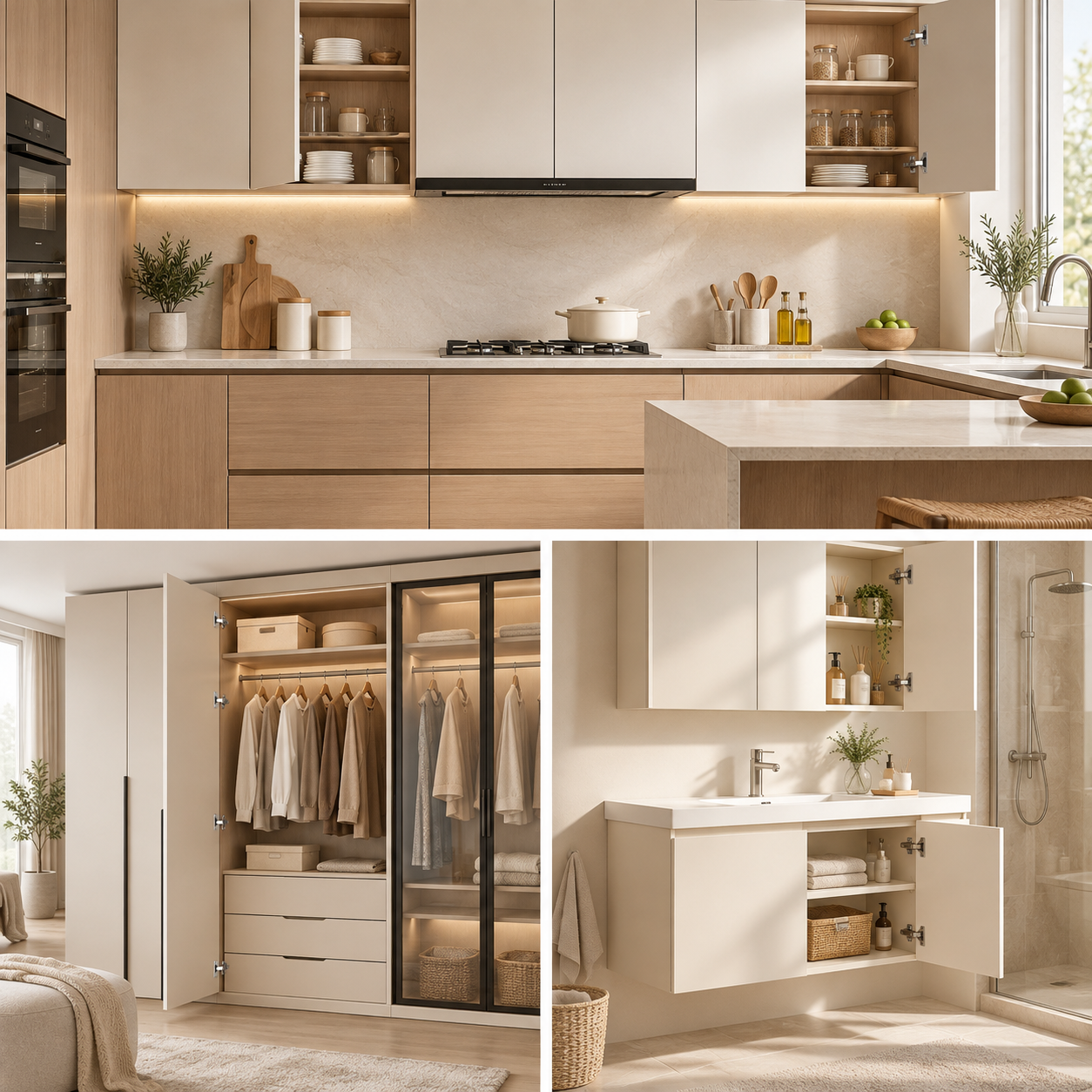

التركيب والتطبيقات

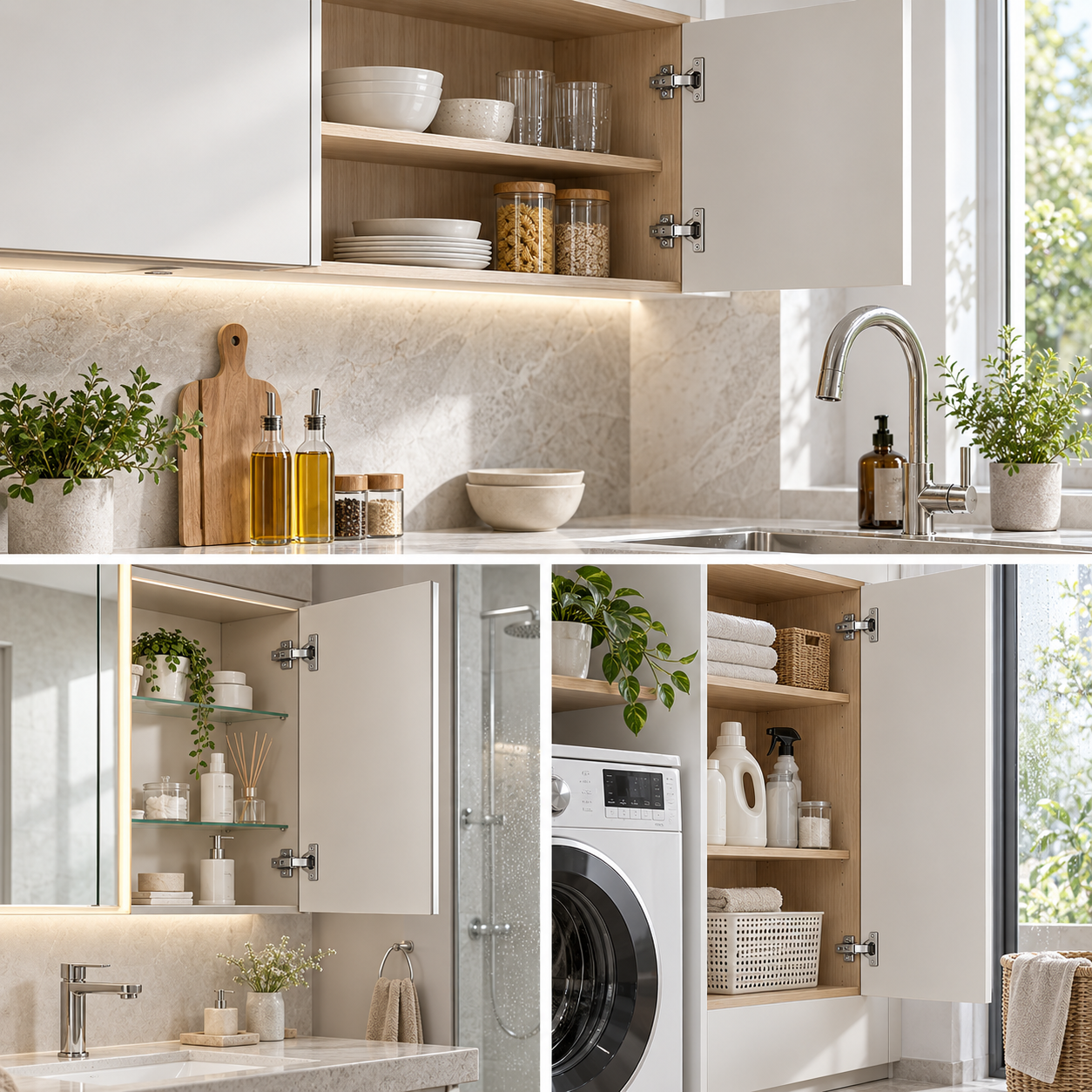

للمطابخ والخزائن وأثاث المكاتب؛ أكّد الملاءمة للضبط المختار.
ZivGrid
مزايا المنتج
- إغلاق ناعم هيدروليكي بنابض ذاتي أحادي الاتجاه
- فولاذ مدرفل على البارد
- خيارات ثابت وسريع الفك
تُؤكَّد الضبط والتشطيب والتعبئة وشروط الطلب مع ZivGrid حسب طلبك.
ZivGrid
التنزيلات
تُضاف الرسومات الفنية ووثائق الاختبار عند توفّرها والتصريح بها.
مهتم بهذا المنتج؟
يرجى تضمين الطراز والضبط المطلوب والكمية التقديرية وبلد الوصول في استفسارك.
