KR-A009 / KR-A009-1
نابض غازي لأبواب الخزائن الزجاجية
مساعدا الغاز KR-A009 وKR-A009-1 بوصلات مخصصة للأبواب الزجاجية وقاعدة كروية مناسبة للأبواب الزجاجية دون إطار.
20–300 N6″–12″80,000 دورة
تظهر الصورة الطرازين. يرجى تأكيد القوة والمقاس واللون ووصلة الباب الزجاجي واتجاه التركيب قبل الطلب.
KR-A009 / KR-A009-1
المواصفات
| الطرازان | KR-A009 / KR-A009-1 |
|---|---|
| نطاق القوة | 20–300 N |
| العمر التشغيلي | 80,000 دورة |
| الألوان المتاحة | ذهبي، شمبانيا، فضي، أسود مطفي، أبيض لامع |
| تشطيب قضيب المكبس | مطلي بالكروم |
| تشطيب الأنبوب | مطلي بالكروم / مطلي بالدهان |
| المواد الرئيسية | بلاستيك وحديد وفولاذ |
6″–12″
الأبعاد حسب المقاس
| المقاس الاسمي | طول الأنبوب | الشوط | المسافة بين المركزين |
|---|---|---|---|
| 6″ | 83 mm | 50 mm | 168 mm |
| 8″ | 88 mm | 55 mm | 178 mm |
| 10″ | 120 mm | 90 mm | 245 mm |
| 12″ | 137 mm | 107 mm | 280 mm |
المسافة 245 مم والشوط 90 مم خاصان بمقاس 10 بوصات. تأكد من المقاس وموضع التركيب قبل الحفر.
KR-A009 / KR-A009-1

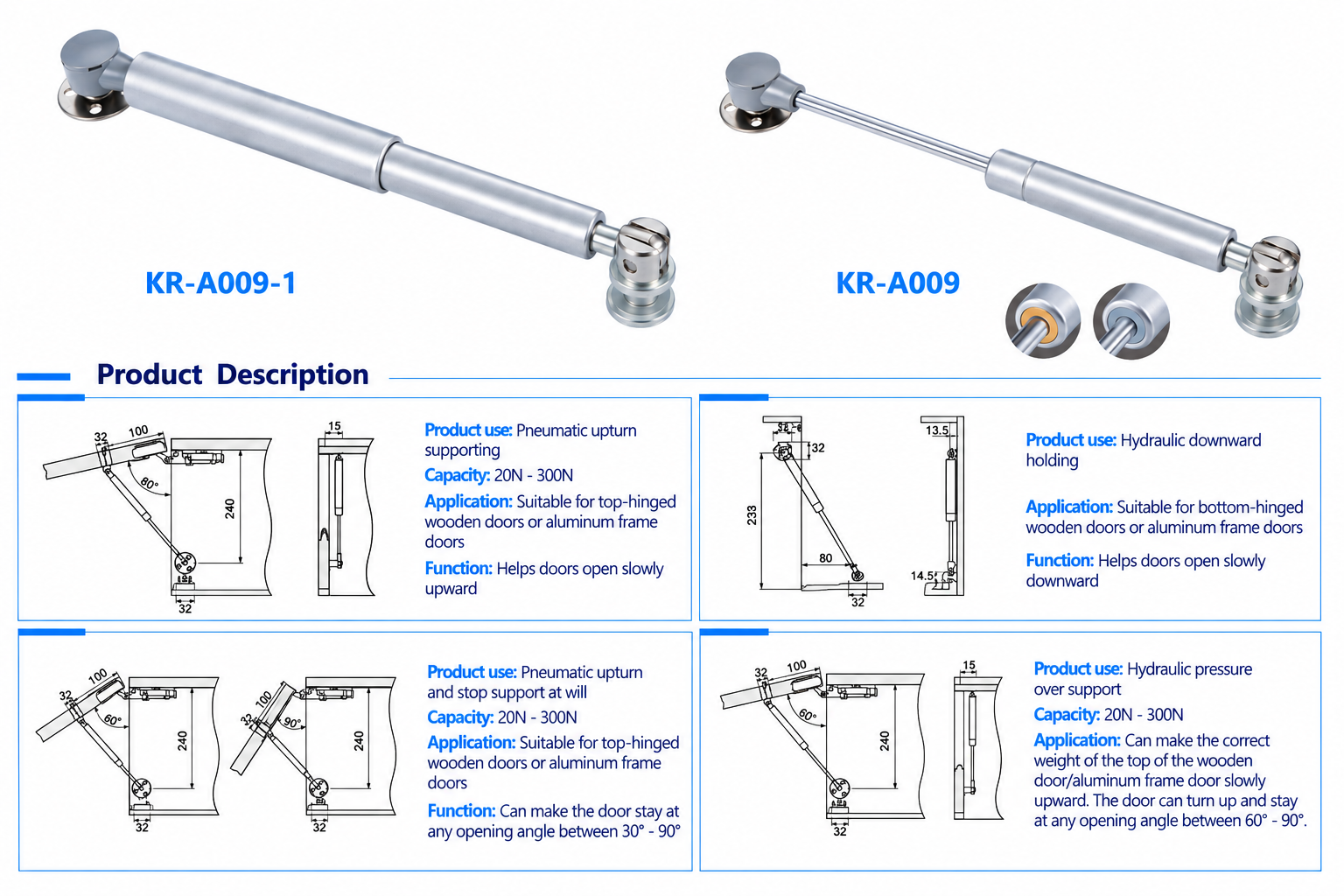

وصلات الأبواب الزجاجية وأنماط التشغيل
الوصلات عند الطرفين مصممة لأبواب الخزائن الزجاجية، والقاعدة الكروية مناسبة للأبواب الزجاجية دون إطار.
KR-A009 / KR-A009-1

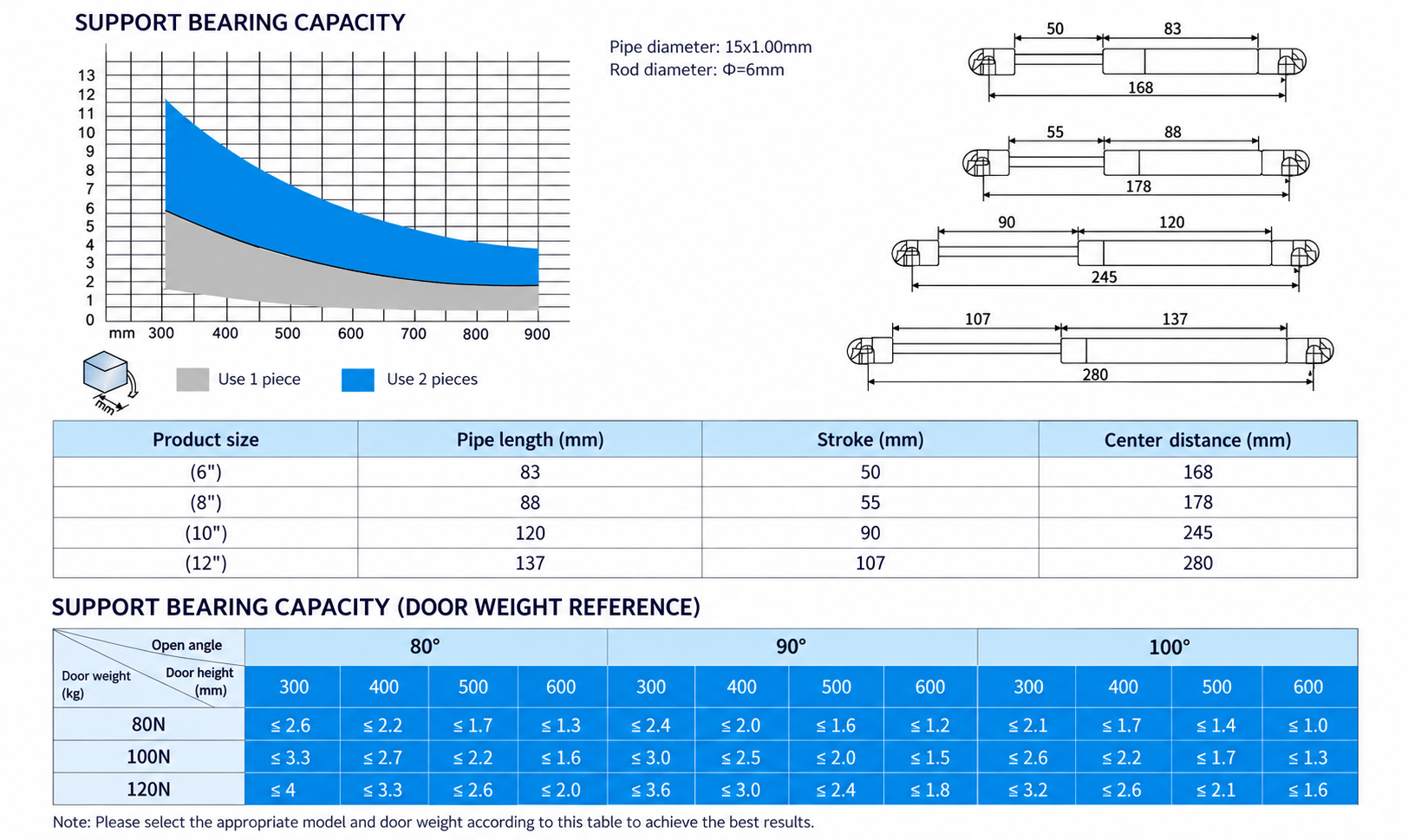

مرجع المقاسات وقدرة الدعم
ZivGrid

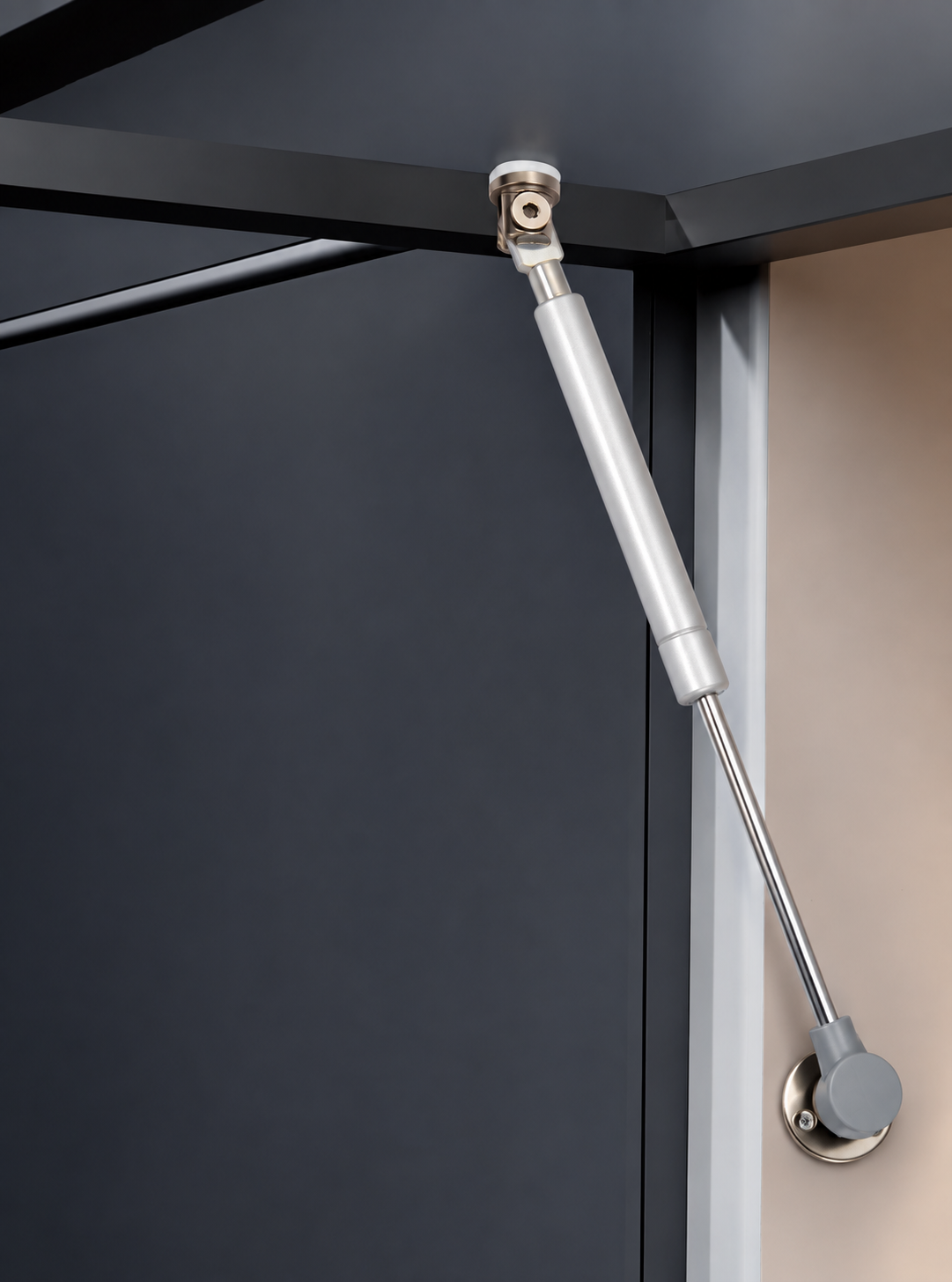

مثال على التركيب
الاستخدامات
مناسب لأبواب الخزائن الزجاجية دون إطار والأبواب الزجاجية العلوية. يدعم الفتح بسلاسة ويساعد على إبقاء الباب مفتوحاً ومنع هبوطه السريع؛ ويمكن استخدامه أيضاً للأبواب التي تفتح إلى أسفل.
هل تحتاج إلى تحديد التجهيز أو السعر؟
اذكر الطراز والقوة والمقاس واللون ووصلة الباب الزجاجي والكمية المتوقعة.
